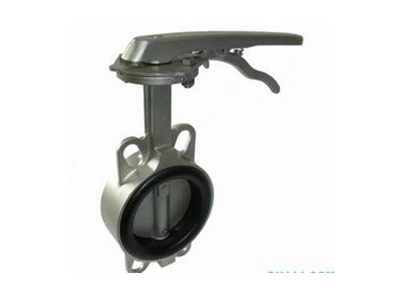

双法兰对夹软密封蝶阀

双法兰对夹软密封蝶阀是对夹式蝶阀一种，属于软密封蝶阀，是用圆盘板式（又称蝶板的启闭件转动0-90来开启和关闭的通道的旋转阀。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品详情

双法兰对夹软密封蝶阀主要结构性能参数:

1.传动：手动、蜗轮、伞齿轮、气动/电动(带手动)

2.连接：内螺纹、外螺纹、法兰、焊接、对夹式、卡箍、卡套

3.结构：中线式、单偏心、双偏心、三偏心

4.密封：软密封、硬密封、衬胶、衬氟等。

5.口径：DN50≤DN200

6.温度：0℃≤80℃

7.压力：0.6Mpa≤4.0Mpa

8.阀体材料：不锈钢、铸钢、碳钢、铸铁等。

9.介质：水、油品、蒸汽等。

制造标准：GB/T2238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

双法兰对夹软密封蝶阀D371 X - 6 Z Q C P R系列连接尺寸

双法兰对夹软密封蝶阀
