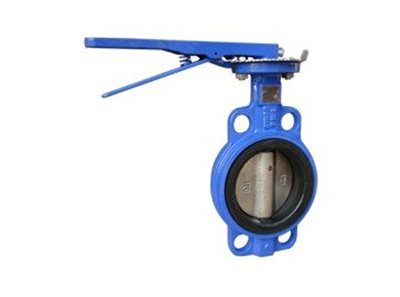

中线式对夹软密封蝶阀

立即咨询

产品详情

参数:

1.传动：手动、蜗轮、伞齿轮、气动/电动(带手动)

2.连接：内螺纹、外螺纹、法兰、焊接、对夹式、卡箍、卡套

3.结构：中线式、单偏心、双偏心、三偏心

4.密封：软密封、硬密封、衬胶、衬氟等。

5.口径：DN50≤DN200

6.温度：0℃≤80℃

7.压力：0.6Mpa≤4.0Mpa

8.阀体材料：不锈钢、铸钢、碳钢、铸铁等。

9.介质：水、油品、蒸汽等。

制造标准：GB/T2238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

中线式对夹软密封蝶阀的缺点如下：

1. 使用压力和工作温度范围小。

2. 密封性较差。

d71x16c其主要特点为:

1、设计新颖、合理、结构独Te，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

中线式对夹软密封蝶阀外形尺寸D71 X - 6 Z Q C P R系列连接尺寸

中线式对夹软密封蝶阀的安装与维护应注意以下事项：

1. 在安装时，阀瓣要停在关闭的位置上。

2. 开启位置应按蝶板的旋转角度来确定。

3. 带有旁通阀的蝶阀，开启前应先打开旁通阀。

4. 应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
