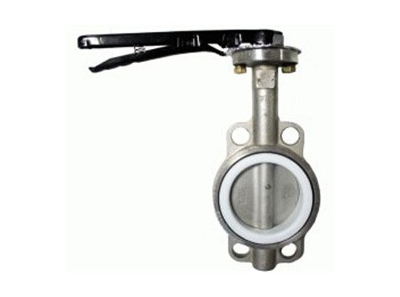

对夹软密封蝶阀

对夹软密封蝶阀橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:设计新颖、合理、结构独Te，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。可以任何位置安装，维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

产品详情

对夹软密封蝶阀的优缺点：

1. 启闭方便迅速、省力、流体阻力小，可以经常操作。

2. 结构简单，体积小，重量轻。

3. 可以运送泥浆，在管道口积存液体Zui少。

4. 低压下，可以实现良好的密封。

5. 调节性能好。

对夹软密封蝶阀的缺点：使用压力和工作温度范围小。

对夹软密封蝶阀外形尺寸D71 X - 6 Z Q C P R系列连接尺寸

公称通径		结构长度（标准值）	外形尺寸（参考值）				连接尺寸（标准值）
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22
