D43H手动硬密封蝶阀

D43H手动硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。被广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

产品详情

D43H手动硬密封蝶阀产品特点

1、采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小

5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

D43H手动硬密封蝶阀主要零件材料　

名称	材料
阀体	碳钢、不锈钢、铬钼钒钢
阀板	碳钢、不锈钢、铬钼钒钢
阀杆	2Cr13不锈钢、铬钼钒钢
密封圈	不锈钢、聚四氟乙烯
填料	柔性石墨、聚四氟乙烯

D43H手动硬密封蝶阀主要技术参数　

公称通径	DNmm	50-150
公称压力	PNMPa	1.0	1.6	2.5
试验压力PsMPa	强度试验	1.5	2.4	3.75
密封试验	1.1	1.76	2.75
气密封试验	0.5-0.7MPa
适用介质	水、油品、蒸气、酸、减等
适用温度	-40℃-570℃

D43H手动硬密封蝶阀执行标准

设计规范：	GB/T 12238
结构长度：	GB/T 12221
法兰连接：	GB/T 9113
试验与检验：	GB/T 13927
产品标识：	GB/T 12220

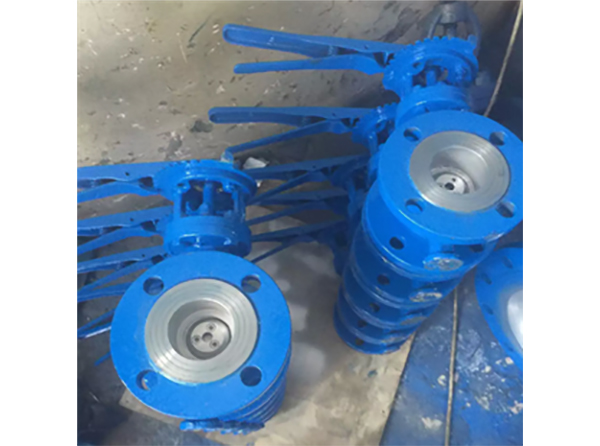

D43H手动硬密封蝶阀图例

手动硬密封蝶阀

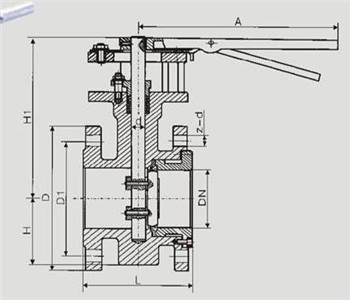

D43H手动硬密封蝶阀外形主要连接尺寸

通径		主要尺寸			1.0-1.6MPa				2.5MPa
mm	lncb	L	H	H1	D	D1	A	Z-φd	D	D1	A	Z一φd
50	2	108	75	192	165	125	275	4-18	165	125	275	4-18
65	21/2	112	93	218	185	145	275	4-18	185	145	275	8-18
80	3	114	110	230	200	160	275	8-18	200	160	275	8-18
100	4	127	140	240	220	180	275	8-18	235	190	275	8-22
125	5	140	175	290	250	210	362	8-18	270	220	362	8-26
150	6	140	180	310	285	240	362	8-22	300	250	362	8-26
