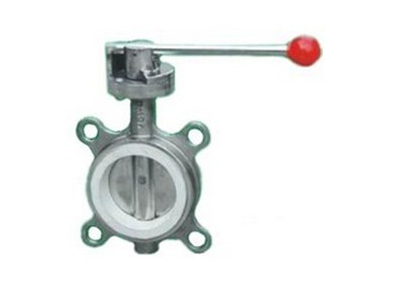

中线蝶阀

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。中线蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

其设计标准为GB/T2238-1989

法兰连接尺寸为GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度为GB/T12221-1989

压力试验为GB/T13927-1992;JB/T9092-1999

产品详情

中线蝶阀主要技术参数

公称通径	DN(mm) 50-2000
公称压力	PN(Mpa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
Ps(Mpa)	密封试验	0.66	1.1	1.76
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动、蜗杆蜗轮传动、气动、电动

中线蝶阀主要零件的材质

零件名称	材料
阀体	灰铸铁、球墨铸铁人、铸钢、合金钢、不锈钢
蝶板	球墨铸铁、铸钢、不锈钢、铜及特殊材料
密封圈	氯丁橡胶、丁睛橡胶、乙丙橡胶、硅橡胶、氟橡胶及各种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

中线蝶阀耐温范围

蝶阀密封材料选用和适用温度材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐Zui高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐Zui低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃
