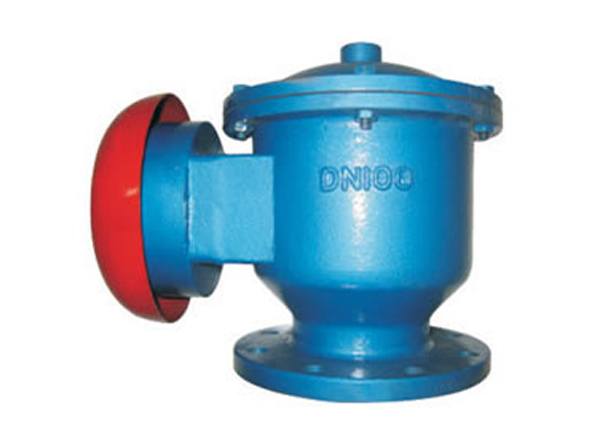

ZFQ-1防爆阻火呼吸阀

ZFQ-1防爆阻火呼吸阀详细资料：

ZFQ-1防爆阻火呼吸阀,又名LFH-IZ阻火呼吸阀，防爆阻火呼吸阀集阻火器功能与呼吸阀功能为一体。它是石化储罐B备的新型An全设备，其z大优点是阻火呼吸性能好，重量轻，维修方便。

防爆阻火呼吸阀适用范围：

防爆阻火呼吸阀适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在-35℃-60℃的温度环境中正常工作。

产品详情

【性能及特点】

全天候防爆型壳体选用不锈钢、铸钢、铝合金，耐腐蚀性好；波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好；结构简单，易检修，An全方便。

【维护与保养】

为了呼吸阀使用An全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保An全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清理阀盘间的防震物，否则呼吸阀将失灵。

【安装】

1 ）呼吸阀应安装在储罐气源的z高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀z直接和z大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；

2 ）当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；

3 ）若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。

防爆阻火呼吸阀主要技术参数：

A级正压	355Pa (36毫米水柱)
负压	295Pa (30毫米水柱)
B级正压	980Pa (100毫米水柱)
负压	295Pa (30毫米水柱)
C级正压	1765Pa (180毫米水柱)
负压	295Pa (30毫米水柱)

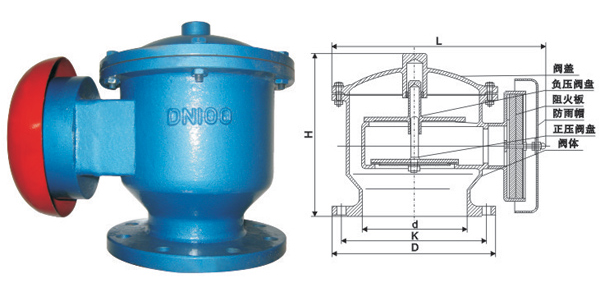

防爆阻火呼吸阀主要外形与连接尺寸：

呼吸阀

公称通径 (mm)	安装尺寸（mm）
公称通径 (mm)	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	215	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN400	565	515	670	520	16×26
