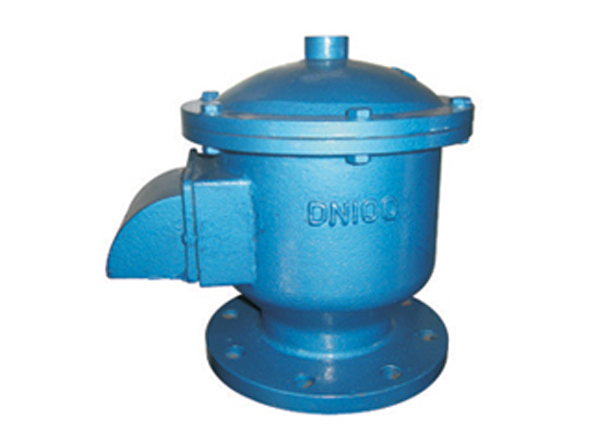

GFQ-2全天候呼吸阀

GFQ-2全天候呼吸阀概述：GFQ-2全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,GFQ-2全天候呼吸阀设计合理,结构简单,使用方便;是储罐的B备产品。相关产品型号有：GFQ-1全天候呼吸阀，GFQ-3全天候呼吸阀。

GFQ-2全天候呼吸阀性能及特点：

新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；

阀盘采用四氟材料，耐低温，防冻性能好；

结构简单，易检修，An全方便；

新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。

GFQ-2全天候呼吸阀适用范围：

新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。

产品详情

全天候呼吸阀可与ZGB波纹阻火器配套使用。

GFQ-2全天候呼吸阀使用说明：

全天候呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

GFQ-2全天候呼吸阀维护与保养：

为了全天候呼吸阀使用An全，在使用前先检查导杆和阀盘是否灵活。

全天候呼吸阀要定期（6个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。检修完毕后，一切正常可重新使用。

GFQ-2全天候呼吸阀零部件材料：

阀体材料	WCB、304、316、铝合金
正压阀盘材料	304、316、铝合金
负压阀盘材料	304、316、四氟PTFE
环境温度 ℃	-30~60

GFQ-2全天候呼吸阀主要技术参数：

等级	操作压力
A级	+355Pa (36毫米水柱) -295Pa (30毫米水柱)
B级	+980Pa (100毫米水柱) -295Pa (30毫米水柱)
C级	1765Pa(180毫米水柱) -295Pa (30毫米水柱)

GFQ-2全天候呼吸阀规格与法兰连接尺寸：

公称通径 (mm)	安装尺寸（mm）
公称通径 (mm)	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	215	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN400	565	515	670	520	16×26
