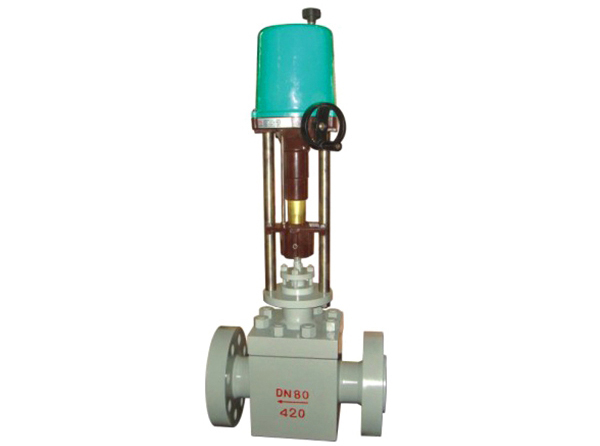

T948Y型电动多级高压笼式调节阀

电动高压笼式调节阀阀内组件

阀芯型式∶带组合密封圈或活塞环的压力平衡式阀芯

流量特性∶等百分比特性〔℅V〕和线性特性〔LV〕

材料∶ 阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量

执行机构

型式∶DKZ系列电动执行机构；381L系列电子式电动执行机构；PSL系列电子式电动执行机构

阀作用型式

电关式或电开式

产品详情

电动高压笼式调节阀是一种压力平衡式调节阀,由电动执行机构和高压笼式调节阀体组成.阀体流体通道呈S流线型,压降损失小,流量大,可调范围广.适用于要求动态稳定性好,噪音低、空化腐蚀小的高压降场合。

型式∶直通单座铸造球型阀

公称通径∶40、50、80、100、150、200、250、300mm

公称压力∶ANSI 900、1500、2500 JIS 63K 注：DN250~300无ANSI 2500

连接型式∶法兰密封面型式 RF、RJ

法兰标准∶JIS B2201-1984、ANSI B16.5-1981

焊接连接∶嵌接焊SW〔40~80mm〕对接焊BW〔80~300mm〕

材料∶阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量

上阀盖∶常温型P -5~+230℃；

伸长I型EI +230~+566℃；

注∶工作温度不准超过各种材料的允许范围。

压盖型式∶螺栓压紧式

填料∶石棉编织填料、石墨填料
