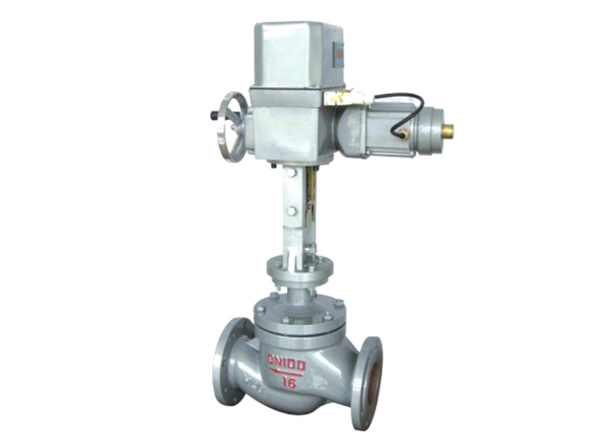

T947H型电动套筒调节阀
T947H型电动套筒调节阀是由SKZ和阀体两部分组成。应用于中压锅炉的给水管道上，供调节锅炉给水流量用。
口径：DN25-300
压力：1.6-10.0MPa
材质：铸钢、铬钼钢、不锈钢
产品详情
电动套筒调节阀阀芯结构是以套筒与阀瓣为间隙配合，套筒上开有多个节流窗口， 窗口的形状决定了调节阀的流量特性， 窗口的面积大小影响调节阀的流量系数Cv 。阀座采用自对中无螺纹卡入式结构， 阀座上的圆锥密封面与阀瓣上的圆锥密封面相配合形成切断密封副， 保证阀瓣压紧在阀座上时阀门严密关断。阀座直径的大小影响调节阀的流量系数Cv 。阀瓣上平行于轴向有对称分布的平衡孔， 使阀瓣上下端面的腔室连通， 这样阀内介质作用在阀瓣轴向上的力大部分相互抵消， 介质在阀杆上产生的不平衡力就非常小。通过接收工业自动化控制系统的信号（如：4~20mA或1-5V DC）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。
主要技术性能指标
项目 | 指标 |
泄漏量 | 单座：金属阀座：IV级，小于额定流量的10－4软阀座：VI级，小于额定流量的10－7 套筒 ：单密封型 IV级，小于额定流量的 10－4；双密封型Ⅲ 级，小于额定流量的 10－3。 符合GB4213-92标准 |
基本误差 | ±2.5% |
回 差 | 2.0% |
死 区 | 3.0% |
始终点偏差 | ±2.5% |
额定行程偏差 | 2.5% |
规格和技术参数
公称通径 mm | G3/4″ | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
阀座直径 | 3/4/5/6/7/8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
额定流量系数KV | 单座 | 直线 | 0.08/0.22/ 0.20/0.32/ 0.50/0.80 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||
套筒 | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 400 | 630 | ||||||
等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | |||||||
额定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||
公称压力 MPa | 单座、套筒：1.6、4.0、6.4 | |||||||||||||||||
阀体、阀盖 | WCB、ZG1Cr18Ni9Ti、 CF8M、CF3M、316、316L、耐腐蚀合金等。 | |||||||||||||||||
阀芯、阀座 | 1Cr18Ni9Ti、 316、316L；钛，耐腐蚀合金，不锈钢堆焊司太莱合金等。 | |||||||||||||||||
阀芯形式 | 单座：金属阀座：IV级，小于额定流量的10－4 软阀座：VI级，小于额定流量的10－7 套筒：单密封—单座套筒式柱塞型阀芯； 双密封—双座套筒式柱塞型阀芯。 | |||||||||||||||||
填料材质 | 聚四氟乙烯、柔性石墨、不锈钢波纹管 | |||||||||||||||||
流量特性 | 直线、等百分比、快开特性 | |||||||||||||||||
作用形式 | 电开式、电关式 | |||||||||||||||||
工作温度 | 普通型：铸铁－20～200℃，铸钢－40～250℃，铸不锈钢－60～250℃ 散热片型：铸钢－40～450℃，铸不锈钢－60～450℃，特殊订货：450～600℃， 低温型：ZG1Cr18Ni9Ti（－196℃）、CF8M、CF3M（－253℃） | |||||||||||||||||
可调范围 | 单座30：1、50：1；套筒30：1、50：1 | |||||||||||||||||
工作条件 | 温度：-25℃~+55℃ 相对湿度：5%~99.99% | |||||||||||||||||
