硬密封蝶阀：三偏心设计实现零磨损与长效密封

发布日期：[2024-06-28] 点击率：

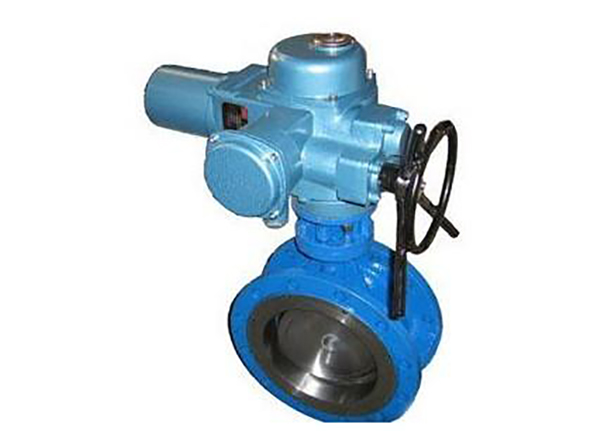

硬密封蝶阀采用三偏心设计，是一种在蝶阀领域中技术较为先进的产品。以下是关于这一设计特点的详细解释：

三偏心蝶阀相较于传统的中心线蝶阀或双偏心蝶阀，在结构上更为复杂。这种设计通过三个不同的偏心点来实现阀座与蝶板之间的密封。这三个偏心包括：

一偏心：蝶板的回转中心相对于阀体中心线偏置。

二偏心：蝶板的边缘相对于密封面有一个偏心。

三偏心：阀座密封面相对于阀体中心线也设置了一个偏心。

零磨损与长效密封的实现：

非金属接触密封：三偏心设计使得蝶板在关闭时，阀板的密封面首先与阀座接触并挤压形成弹性变形，实现了金属与非金属（通常是耐高温、耐磨的硬质材料）的密封，避免了金属间的直接摩擦，从而减少了磨损。

压力自紧性：随着介质压力的增加，蝶板对阀座的挤压力也会增加，这不但增加了密封性能，还确保了密封的持久性和可靠性，即使在压力波动或温度变化的工况下也能保持良好的密封效果。

减少操作扭矩：由于密封是靠介质压力和三偏心结构的力学原理实现的，因此在开启和关闭过程中需要的操作扭矩较小，有利于延长执行机构的使用寿命，同时也便于手动操作。

综上所述，硬密封蝶阀通过三偏心设计不但实现了阀门的零磨损或低磨损，还确保了长期、可靠的密封性能，适用于高温度、高压差以及含有固体颗粒的苛刻工况，广泛应用于石油、化工、电力、冶金等行业。
