你知道蝶阀的种类结构与原理吗

发布日期:[2020-03-31]     点击率:

蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种阀门。蝶阀结构简单、体积小、重量轻、材料耗用省,安装尺寸小,而且驱动力矩小,操作简便、迅速,并且还可同时具有良好的流量凋节功能和关闭密封特性,是近年来发展较快的阀门品种之一。特别是在美、日、德、法、意等工业发达国家,蝶阀的使用非常广泛。其使用的品种和数量仍在继续扩大,并向高温、高压、大口径、高密封性、长寿命、优良的调节特性以及一阀多功能方向发展,其可靠性及其他性能指标均达较高水平,并已部分取代截止阀、闸阀和球阀。随着蝶阀技术的进步,蝶阀将会成为主导的阀门形式。

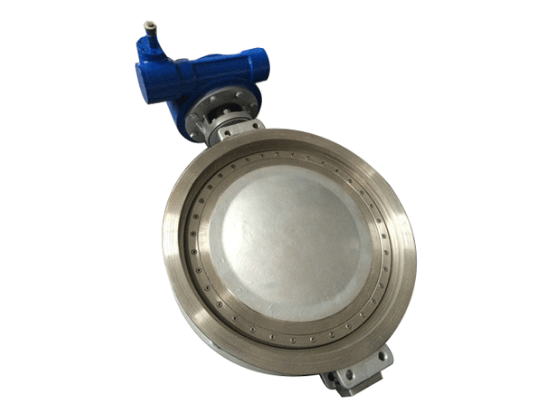

蝶阀

蝶阀的分类:蝶阀的种类很多,并且有多种分类方法。

按结构形式分类

(1)中心密封蝶阀

(2)单偏心密封蝶阀

(3)双偏心密封蝶阀

(4)三偏心密封蝶阀

按密封面材质分类

(1) 软密封蝶阀

1)密封副由非金属软质材料对非金属软质材料构成。

2)密封副由金属硬质材料对非金属软质材料构成。

(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

按密封形式分类

(1)强制密封蝶阀。

1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生。

2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。

(2)充压密封蝶阀。密封比压由阀座或阀板上的弹性密封元件充压产生。

(3)自动密封蝶阀。密封比压由介质压力自动产生。

按工作压力分类

(1)真空蝶阀。工作压力低于标准大气压的蝶阀。

(2)低压蝶阀。公称压力PN≤1.6MPa的蝶阀。

(3)中压蝶阀。公称压力PN为2.5∽6.4MPa的蝶阀。

(4)高压蝶阀。公称压力PN为10.0∽80.OMPa的蝶阀。

(5)超高压蝶阀。公称压力PN<100MPa的蝶阀。

按工作温度分类

(1)高温蝶阀。t<450℃的蝶阀。

(2)中温蝶阀。120℃

(3)常温蝶阀。-40℃

(4)低温蝶阀。-100℃

(5)超低温蝶阀。t≤-100℃的蝶阀。

按连接方式分类

(1)对夹式蝶阀

(2)法兰式蝶阀

(3)支耳式蝶阀

(4)焊接式蝶阀

蝶阀的密封原理

阀板加工时保证其密封面具有合适的表面粗糙度值,合成橡胶阀座在模压成形时形成密封面合适的表面粗糙度值。阀门关闭时,通过阀板的转动,阀板的外圆密封面挤压合成橡胶阀座,使合成橡胶阀座产生弹性变形而形成弹性力作为密封比压保证阀门的密封。
