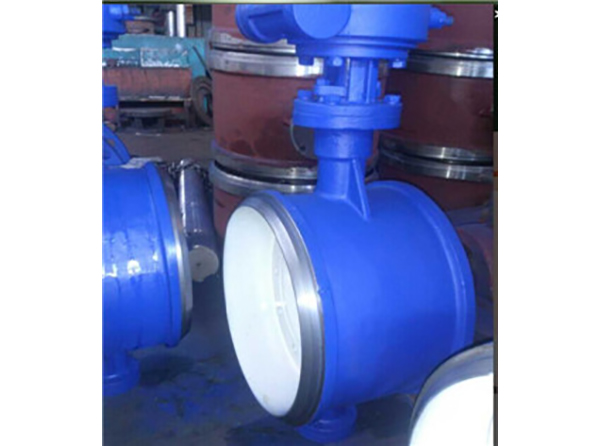

焊接式硬密封蝶阀

焊接式硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

产品详情

适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下：

1、结构紧凑、体积小、重量轻、操作灵活、使用方便；

2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；

3、此阀无法兰，对管道和保温包扎带来很大方便和美观；

4、具有耐高温、高压、耐腐蚀、耐磨损等特点。焊接式蝶阀传动型式:蜗轮传动、气动传动、电动传动。

焊接式硬密封蝶阀采用标准

焊接尺寸：:GB1224;ANSI B16.25; DIN2559

结构长度：:GB/T12221-1989;API609

压力试验：:GB/T13927-1992;API598

焊接式硬密封蝶阀主要技术参数

公称通径	DN（mm）	50～700
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力Ps（MPa）	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～425℃ 不锈钢:-40℃～600℃

D t 363 H -（C.I.P.R）焊接式硬密封蝶阀系列外形尺寸

焊接式硬密封蝶阀

公称压力									PN1.0
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
600	24	390	636	602	499	1280	570	660	465
700	28	430	726	692	566	1480	750	550	680
800	32	470	826	792	632	1608	750	550	810
900	36	510	926	892	693	1857	750	550	860
1000	40	550	1028	992	757	2038	900	750	1625
1200	48	630	1228	1192	851	2237	1000	925	1770
1400	56	710	1428	1392	876	2411	1000	925	2426
1600	64	790	1628	1592	1095	2756	1000	925	3560
1800	72	870	1828	1792	1214	3093	1100	980	4545
2000	80	950	2028	1992	1332	3355	1100	980	6230

公称压力									PN1.6
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328
