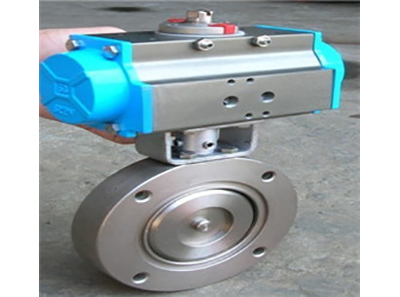

GIQ气动高真空蝶阀
气动高真空蝶阀GIQ系列气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。
GIQ系列是目前一种新型的气动执行器控制的气动真空蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
产品详情
气动高真空蝶阀主要技术性能
适用范围(Pa) | 2x105～1.3x10-5 |
阀门漏率(Pa.L/S) | ≤1.3x10-6 |
介质温度（℃） | -25～+80(密封材料为丁腈橡胶) |
气源压力（MPa） | 0.4～0.6 |
法兰标准 | GB/T6070 |
安装位置 | 任意 |
电源电压 | 标准出厂：AC220V/50Hz |
信号反馈 | 标准出厂：阀位指示器 |
气缸可选 | 标准出厂：双作用式 |
气动高真空蝶阀结构图
GIQ气动高真空蝶阀外型连接尺寸
尺寸 | DN | ΦB | ΦD | h | H | H1 | L1 | L2 | N-Φ9 |
型号 | |||||||||
GIQ-40 | 40 | 70 | 85 | 22 | 164 | 62 | 78 | 106 | 4-Φ9 |
GIQ-50 | 50 | 90 | 110 | 190 | 75 | 4-Φ9 | |||
GIQ-63 | 63 | 110 | 130 | 26 | 265 | 85 | 93.5 | 136 | 4-Φ9 |
GIQ-80 | 80 | 125 | 145 | 30 | 284.5 | 92 | |||
GIQ-100 | 100 | 145 | 170 | 309 | 104 | ||||
GIQ-150 | 150 | 195 | 220 | 35 | 366 | 136 | 101 | 164.6 | 8-Φ12 |
GIQ-200 | 200 | 250 | 275 | 40 | 422.5 | 165 | 117 | 199 | 8-Φ12 |
GIQ-250 | 250 | 300 | 330 | 45 | 482 | 197 | 8-Φ12 | ||
GIQ-300 | 300 | 350 | 380 | 55 | 543 | 233 | 128 | 224.6 | 8-Φ14 |
GIQ-400 | 400 | 465 | 500 | 60 | 686 | 293 | 138 | 253 | 8-Φ18 |
GIQ-500 | 500 | 565 | 600 | 80 | 742 | 355 | 140 | 300 | 12-Φ18 |
GIQ-600 | 600 | 670 | 710 | 100 | 912 | 428.5 | 150 | 330 | 12-Φ21 |
GIQ-800 | 800 | 880 | 920 | 130 | 1177 | 565 | 171.5 | 445 | 20-Φ21 |
