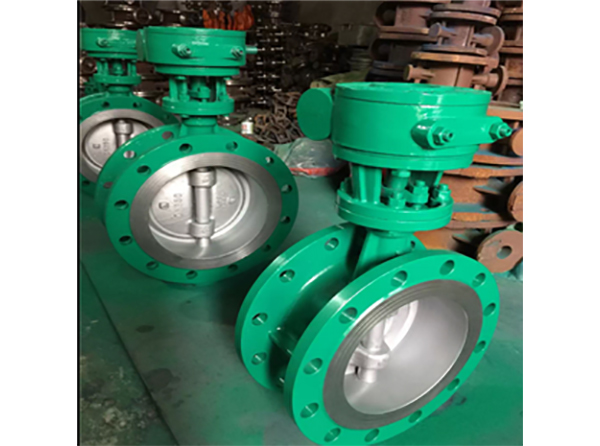

高炉煤气蝶阀

煤气蝶阀作为气体介质调节流量或切断装置。特点之一是采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成结构。紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。煤气蝶阀广泛用于冶金、化工、建材、电站、玻璃、食品、医药、化工、石油、电力、轻纺、造纸、给排水等生产过程中介质温度≤80～120℃公称压力为0.1Mpa的管道上，通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置

产品详情

高炉煤气蝶阀结构特点

1.采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便

2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响

3、设计新颖、合理、结构独Te，重量轻，启闭迅速。

4、操力矩小，操作方便，省力灵巧。

5、可以任何位置安装，维修方便。

6、密封件可以更换，密封性能可靠达到双向密封零泄漏。

7、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

高炉煤气蝶阀主要设计标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

高炉煤气蝶阀主要性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0		1.6		2.5
试验压力	强度试验	0.9		1.5		2.4		3.75
	密封试验	0.66		1.1		1.76		2.75
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

高炉煤气蝶阀主要零件材料

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨
