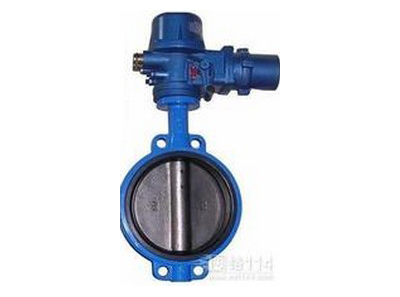

电动衬胶蝶阀
电动衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，蝶阀处于全开状态。 本类衬胶蝶阀门在管道中一般应当水平安装。全衬胶蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动全衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。D971J电动衬胶蝶阀是一种衬胶环保防腐蝶阀，不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗Jun、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。
产品详情
电动衬胶蝶阀应用范围：
密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸气、一般酸碱类
FKM ≤150℃ 水、蒸气、强酸碱类
电动衬胶蝶阀标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
电动衬胶蝶阀 特点
1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
2、密封面耐磨性好（尼龙耐磨性是铜的七倍）。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性，并且抗Jun、抗霉。产品价格是不锈钢阀门的三分之一。
电动衬胶蝶阀执行机构
CH系列特点：
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独Chuang的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间5秒、10秒、15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先Jin计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。大口径阀门一般采用380VAC电动执行器。
电动衬胶蝶阀主要技术参数
公称通径 | DN（mm） | 50～2000 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
电动衬胶蝶阀主要零件材质
零件名称 | 材料 |
阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨O |
电动对夹式蝶阀外形尺寸
公称通径DN | L | H1 | H | D1 | Z-φd | D | L1 |
50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 |
65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 |
80 | 46/49 | 516 | 96/120 | 160/ | 8-18 | 200 | 208 |
100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 |
125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 |
150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 |
200 | 60/76 | 731 | 175/210 | 295 | 8-22 | 340 | 256 |
250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 |
300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 |
350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505-520 | 346 |
400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 |
电动衬胶蝶阀外形尺寸
公称通径DN | L | H1 | H | D1 | Z-φd | D | L1 |
50 | 108 | 539 | 82/112 | 125 | 4-18 | 165 | 208 |
65 | 112 | 554 | 95/115 | 145 | 4-18 | 185 | 208 |
80 | 114 | 569 | 100/120 | 160 | 8-18 | 200 | 208 |
100 | 114 | 569 | 100/138 | 180 | 8-18 | 220 | 208 |
125 | 140 | 649 | 125/164 | 210 | 8-18 | 250 | 208 |
150 | 140 | 725 | 145/175 | 240 | 8-22 | 285 | 256 |
200 | 152 | 835 | 170/208 | 295 | 8-22/2-22 | 340 | 256 |
250 | 165 | 890 | 195/243 | 350 | 12-22/12-26 | 395/405 | 256 |
300 | 178 | 995 | 225/283 | 400 | 12-22/12-26 | 445/460 | 256 |
350 | 190 | 1155 | 255/310 | 460 | 16-22/16-26 | 505/520 | 346 |
400 | 216 | 1225 | 285/340 | 515 | 16-26/16-30 | 565/580 | 346 |
