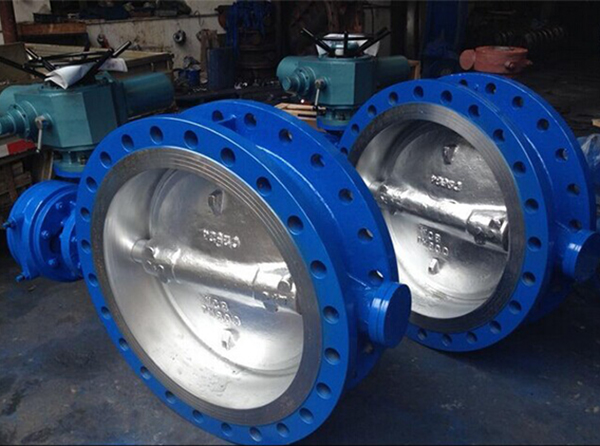

电动双向密封蝶阀
电动双向密封蝶阀系列产品，属长寿命、节能型电动蝶阀。电动双向金属密封蝶阀其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精Zhan，工艺先Jin。电动双向金属密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此电动双向金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
产品详情
二、产品特点
由于电动双向密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、电动双向密封蝶阀采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
四、主要技术参数
● 阀体
阀体形式 | 直通铸造阀 |
公称通径 | DN50～1600mm |
公称压力 | PN1.0、1.6、2.5 |
法兰标准 | JB、ANSI、GB、HG、JIS等 |
连接形式 | 法兰式、对夹式 |
压盖型式 | 压板压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
● 阀内件
阀板形式 | 蝶形 |
流量特性 | 开关型(线性)、调节型(等百分比) |
● 执行机构
1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2.环境温度：-20—+60℃（特殊订货-60—+80℃）
3.相对温度：≤90%(25℃时）
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。（详见GB3836.1）
5.防护等级：户外型和防爆型为IP55（可订制IP67）。
6.工作制：为短时10分钟（可订制30分钟）。
执行器型号 | DZW、CHR、381R、HQ、Q型 |
主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮 | |
环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
